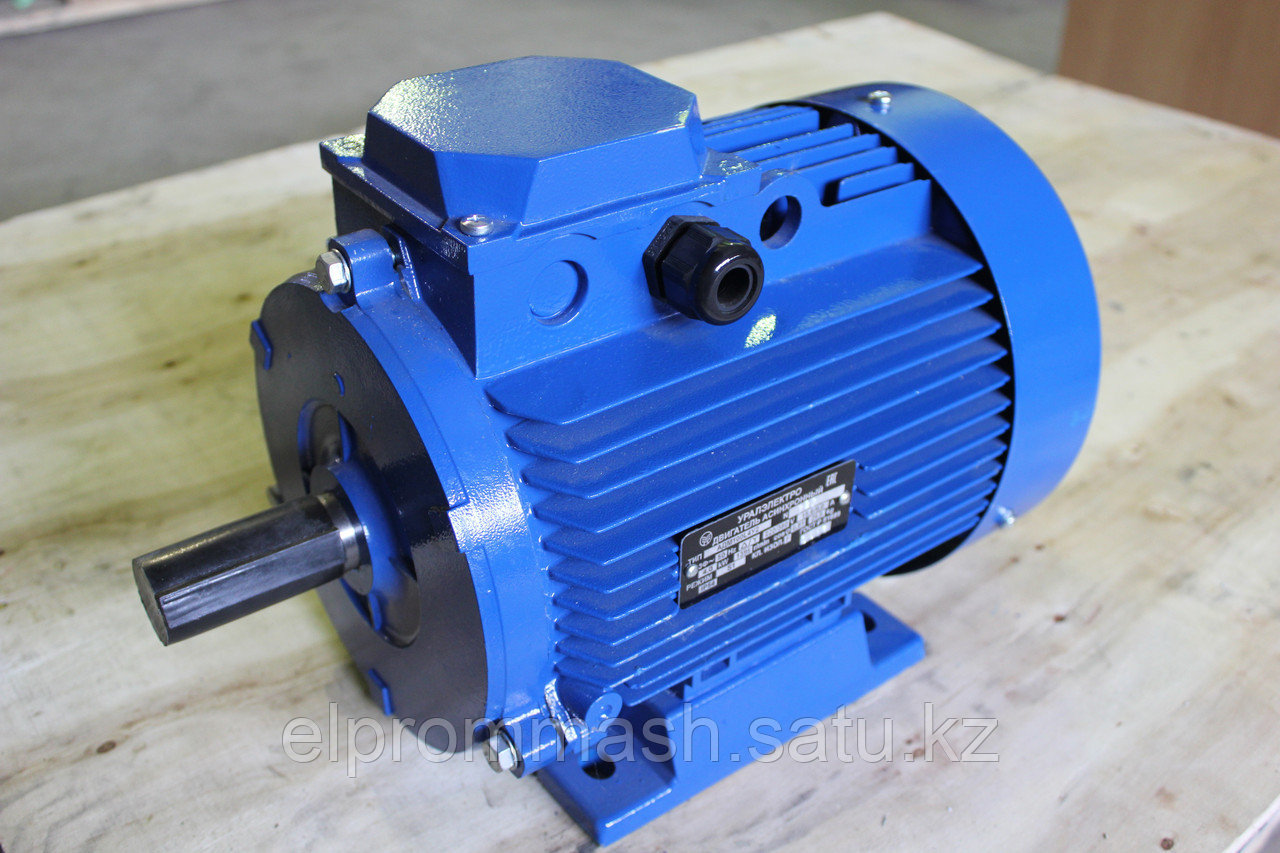

Электродвигатель АИР 100 S2 4кВт 3000об/мин

 Электродвигатель АИР 100 S2, асинхронный

АИР ― это серия электродвигателя («А» ― асинхронный, И ― унифицированная серия по стандарту («Интерэлетро»)

100 – это габарит электродвигателя (высота оси вращения, расстояние между центром вала электродвигателя и его основанием, станиной)

S ― установочный размер по длине станины(длина пакета статора)

"2"- число пар полюсов (параметр влияет на скорость вращения, «2» ― соответствует 3000 об/мин).

У2 ―   это климатическое исполнение электродвигателя

Данная модель электродвигателя поставляется нашим предприятием в двух исполнениях

IМ1081- исполнения электродвигателя, на лапах

IМ2081- комбинированное исполнение электродвигателя лапы + фланец.

IP54 ― cтепень защиты электродвигателей



Техническая характеристика электродвигателя АИР 100 S2

• Напряжение 380/220В, частота 50 Гц.

• Высота оси вращения ― 100 мм.

• Исполнение станины чугунное

• Схема соединения обмоток «звезда-треугольник»

• Масса электродвигателя, ― 33 кг.

• Мощность электродвигателя, ― 4 кВт

• Класс изоляции – F.

• Частота вращения электродвигателя ― 3000 об./мин.

• cos φ электродвигателя ― 0,88

• КПД электродвигателя – 83.7 %

• Предельные отклонения напряжения питания от -5 до +10%, частоты тока ±2,5% то номинальных значений.

• Номинальный режим работы ― S1



Условия эксплуатации электродвигателя асинхронного АИР 100 S2

• Температура окружающего воздуха: от -45 до +40°С для климатического исполнения У2;

• Относительная влажность: 100% при 25°С для исполнения У;
